做超精密光學加工的工程師大概率都遇過這個靈魂拷問：同樣是頂級拋光工藝，磁流變拋光（MRF）和離子束拋光（IBF）到底選哪個？很多人下意識想比出個「誰更勝一籌」，但本質上這是個偽問題 ——兩者從原理到工藝定位完全不同，是超精密加工鏈路裏互補的「黃金搭檔」，而非非此即彼的競爭對手。前者是「高效塑形大師」，負責快速把毛坯打磨到接近成品的精度；後者是「極致精修匠人」，負責在最後一步把性能推到物理極限。
一、核心差異快速對比表（工程師必備速查工具）
已拆為 2 個窄幅短表格，無橫向溢出，無需拖動即可完整截圖，所有核心信息無遺漏：
核心性能參數對比

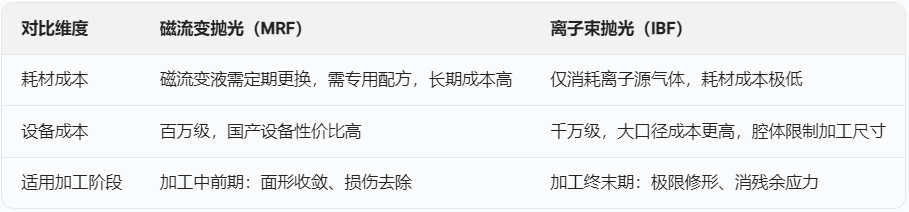

成本與適配場景對比
二、分場景選型決策指南（結合實際生產痛點）
沒有絕對的最優工藝，隻有最適配場景的選擇。我們結合光學加工的真實需求，整理出兩類工藝的明確適用邊界：
首選磁流變拋光（MRF）的 3 類典型場景
MRF 的核心價值是在保障高精度的前提下，實現效率、麵形適配性、損傷控製的平衡，以下場景優先選 MRF：
1.加工中前期，需要快速收斂麵形 + 去除亞表麵損傷
如果你的元件還在精磨/粗拋後階段，麵形誤差在微米級，還存在精磨產生的幾微米到十幾微米的亞表麵損傷層，MRF 是性價比最高的選擇：它可以同時實現「麵形修形 + 粗糙度降低 + 損傷去除」的一體化加工，加工 K9 玻璃時一次就能將粗糙度降至 Ra 4.86nm，效率是傳統瀝青拋光的 3~5 倍，能大幅縮短工藝迭代周期。
2.複雜麵形/特殊結構元件加工
如果加工的是自由曲麵、離軸非球麵、微陣列透鏡、陡坡度元件，MRF 是目前唯一能低成本實現高精度加工的工藝：它的柔性拋光頭可以隨麵形曲率自適應貼合，完全避免傳統拋光的邊緣塌邊、中區域「浮雕效應」。已有研究驗證，MRF 可將微陣列透鏡的麵形 PV 值從 408nm 直接收斂至 42.5nm，是複雜麵形加工的首選。
3.軟脆/低應力敏感材料加工
針對氟化鈣（CaF₂）、KDP 晶體這類硬度低、脆性強、對應力極敏感的材料，MRF 的柔性剪切去除方式不會引入硬接觸劃痕和加工應力，也不會產生崩邊，良率遠高於傳統接觸式拋光。
注意：MRF 的明確短板
① 邊緣效應仍需補償：元件邊緣 1~3mm 區域的磁流變液容易溢出，去除率不穩定，若邊緣麵形要求極高，需額外做工藝補償；
② 耗材依賴度高：磁流變液有效期僅 1~3 個月，且不同加工材料需要匹配專用配方，長期運行成本較高。
首選離子束拋光（IBF）的 3 類典型場景
IBF 的核心價值是實現目前最高的麵形、粗糙度精度，且完全無機械加工應力，以下場景必須選 IBF：
1.終加工階段，追求極限精度指標
如果你的項目涉及極紫外光刻、高能激光、空間觀測等領域，要求麵形精度 RMS<λ/50 甚至 λ/100、粗糙度達到亞納米級，IBF 是目前唯一的可行方案：凱克望遠鏡主鏡經過兩次 IBF 修形，RMS 誤差從 0.72μm 驟降至 0.09μm；蔡司 EUV 光刻係統的物鏡元件，也必須通過 IBF 將粗糙度控製在 20pm 級，才能滿足極紫外光的反射要求。
2.大口徑/超薄/極低應力要求元件加工
針對 1m 以上大口徑望遠鏡主鏡、厚度僅幾毫米的超薄透鏡這類易變形元件，IBF 的無接觸加工特性完全避免了夾持應力、加工應力的引入，加工後卸力不會出現麵形回彈，是保證麵形長期穩定性的核心工藝。
3.局部高精度修形需求
如果元件麵形存在局部高點、中頻抖晃誤差，IBF 的高斯型去除函數定域性極強，最小束斑可做到微米級，能對局部誤差進行定點「靶向去除」，不會影響周圍區域的麵形精度，是校正微小麵形誤差的唯一方案。
注意：IBF 的明確短板
① 效率極低，僅適合終修：如果麵形誤差還在微米級，直接用 IBF 加工可能需要幾十甚至上百小時，成本是 MRF 的 10 倍以上，完全沒有性價比；
② 存在離子損傷風險：加工單晶矽、碳化矽單晶等晶體材料時，高能離子轟擊可能導致表麵晶格非晶化、離子注入，需要優化入射角度、能量參數，否則會降低元件的透過率、激光損傷閾值；
③ 尺寸限製：加工腔體大小直接決定可加工元件的最大口徑，大口徑 IBF 設備成本極高。
三、進階認知：90% 高端光學製造都用「MRF+IBF」組合工藝
實際上，全球頂級光學製造企業（蔡司、尼康、肖特）的超精密加工線，都是 MRF 和 IBF 配套布局，幾乎不會出現「二選一」的情況，兩者的組合是兼顧效率、成本、極限性能的最優解。
以國內航天級大口徑 SiC 非球麵主鏡的標準工藝流為例：
精磨→瀝青粗拋→MRF 修形（加工 20~30 小時，將麵形 PV 從 5μm 收斂至 0.3μm，完全去除精磨產生的 10μm 級亞表麵損傷）→IBF 終修（加工 10~15 小時，將麵形 RMS 收斂至 <λ/100，消除 MRF 留下的中頻誤差和邊緣效應，最終粗糙度達 Ra 0.05nm）
這種組合工藝比純 IBF 加工節省 70% 以上的時間，成本降低 60%，同時能滿足航天級的性能要求，是目前高端光學加工的主流路線。
四、一鍵選型決策樹（拿到就能用）
如果還拿不定主意，可以按照以下優先級快速判斷：
1.先卡加工階段：麵形誤差 > 1μm、仍有亞表麵損傷需要去除→選 MRF；麵形誤差 < 0.5μm、進入終拋階段→可考慮 IBF
2.再卡精度要求：麵形要求 RMS>λ/50、粗糙度要求 Ra>0.1nm→MRF 足夠；麵形要求 RMS<λ/50、粗糙度要求 Ra<0.1nm→必須用 IBF
3.最後看元件特性：複雜麵形（自由曲麵、微陣列、陡坡）→優先 MRF；大口徑/超薄/低應力要求→優先 IBF；軟脆材料（CaF₂、KDP）→優先 MRF；單晶材料→IBF 需提前做損傷驗證
總而言之，超精密光學加工的核心邏輯從來不是選「最貴、最先進的工藝」，而是選「最適配當前階段、最匹配需求的工藝」—— 搞清楚 MRF 和 IBF 的技術邊界，才能用最低的成本、最短的周期加工出最高性能的光學元件。
